GYW真空永磁過濾機

產品概述

概述：該機為上部給料的筒型外濾式真空永磁過濾機，主要適用于對較粗顆粒強磁性物料的脫水。
筒體內部裝有鍶鐵氧體永久磁系，可促使磁性顆粒迅速吸附到濾布表面，磁濾機主要用于粒度較粗的強磁性礦物精礦礦漿的脫水，由于是上部給料，使得濾餅中精礦按粒度分層的效果更加明顯，當磁性精礦形成濾餅時，顆粒同時受到重力和磁力的作用，粗顆粒精礦比細顆粒精礦向濾布運動的快，精粒首先接觸濾布，故濾餅的透氣性好，而且礦漿中磁性顆粒在磁力吸引下呈放射狀布于圓筒表面，并由于磁系極性變化而產生磁攪動作用，這都成為濾餅易脫水的有利條件，使得濾餅厚且透氣性好，顯著的提高了生產率，與同規格的筒形真空過濾機相比，其效率提高三倍以上。
該機礦漿中固相顆粒的比磁化系數不低于3000*10-6厘米/克，顆粒粒度為0.15-0.8毫米。給料濃度60%。

技術參數

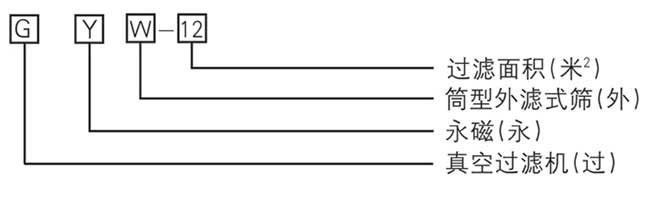

型號		GYW-3	GYW-5	GYW-8	GYW-12	GYW-20
過濾面積(m²)		3	5	8	12	20
筒體	直徑	1600	2000	1600	2000	2250
	長度	700	900	1400	2000	2650
	轉速(R/min)	0.5～2.0
需要真空度(KPa)		60～80
抽氣量(m³/min.m²)		0.5～2.0
需要鼓風壓力(KPa)		10～30
鼓風量(m³/min.m²)		0.1～0.5
筒體表面磁感應強度(mT)		82			87
給礦濃度(%)		≥60
最大生產力-200目占60%(t/h)		6～9	14～18	22～43	33～65	54～108
濾餅水分(%)		8～11		8～10
外形尺寸		18952506287	211027552500	261029052500	321029052500	-
重量		3.27	3.94	4.76	5.42	6.5
電機	型號	Y100L-61.5			Y112M-6	Y132M1-6
	功率	1.5			2.2	4
	轉速(R/min)	940
